在当今电子设备快速发展的时代，快充技术已成为提升用户体验的关键因素之一。对于20W快充应用，芯片的选择至关重要。本文将探讨如何使用PL3353 SOP8芯片替代SDC5091S芯片，以实现高效、稳定的20W快充解决方案。
随着智能手机、平板电脑等便携式电子设备的普及，用户对充电速度的要求越来越高。20W快充技术因其能够在短时间内为设备补充大量电量而受到广泛应用。SDC5091S芯片曾是市场上常用的20W快充解决方案之一，但随着技术的不断进步，PL3353 SOP8芯片以其卓越的性能和成本优势，有望成为其理想的替代品。
SDC5091S是一款专为20W快充应用设计的PWM控制芯片。它具备较高的集成度和良好的稳定性，能够满足大多数20W快充场景的需求。然而，随着市场对成本控制和性能优化的要求不断提高，SDC5091S逐渐暴露出一些局限性，如外围电路复杂、功耗较高以及在轻载条件下的效率表现不够理想等。

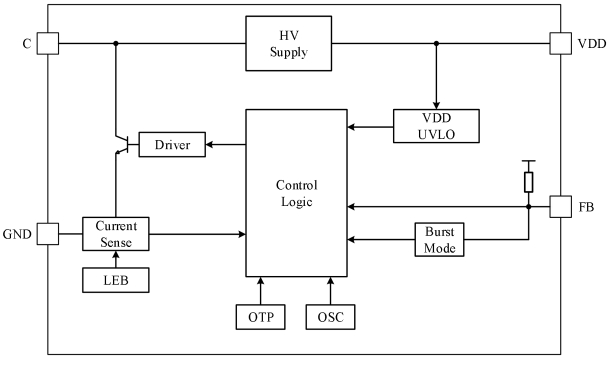

PL3353 SOP8芯片内部集成了700V功率开关、高压启动电路和电流采样电路，还采用了自供电技术，省去了外部电流侦测电路和辅助绕组。这使得其外围电路简洁，极大地减少了PCB板面积和元件数量，降低了生产成本。相比之下，SDC5091S需要较多的外围元件来实现相同的功能，这不仅增加了成本，还可能影响系统的可靠性。
PL3353 SOP8芯片采用了复合模式控制技术，在轻载时工作在PFM模式，随着负载增加逐渐进入PWM模式。这种设计能够确保系统在低功耗待机时保持高效率工作，特别是在轻载条件下，其效率优势更为明显。而SDC5091S在轻载时的功耗相对较高，无法像PL3353那样灵活地调整工作模式以优化效率。
PL3353 SOP8芯片具备多种?；すδ埽╒DD欠压?；?、逐周期峰值电流检测、输出短路?；ず凸卤；さ?。这些?；すδ苣芄挥行ПＵ闲酒诟髦忠斐９ぷ魈跫碌陌踩院臀榷ㄐ?，延长芯片的使用寿命。SDC5091S虽然也具备一些基本的?；すδ?，但在某些方面可能不如PL3353完善。
从电气特性来看，PL3353 SOP8芯片与SDC5091S在关键参数上具有较好的兼容性。例如，PL3353的VDD工作电压范围为3.8V到6V，与SDC5091S的工作电压范围相近，能够满足20W快充应用中常见的电源输入要求。同时，PL3353的最大峰值电流可达750mA，能够满足20W快充所需的电流输出能力。此外，PL3353的最高工作频率为65kHz，最低工作频率为20kHz，这与SDC5091S的工作频率范围基本一致，能够保证在替代过程中系统的工作频率不会发生较大变化，从而减少对现有电路设计的影响。
PL3353 SOP8芯片采用SOP8封装，与SDC5091S的封装形式相同。这意味着在进行芯片替代时，无需对PCB板进行大规模的重新设计，只需对部分引脚连接和外围元件进行适当调整即可实现替代。这种封装兼容性大大降低了替代的难度和成本，提高了方案的可行性。
在20W快充应用中，PL3353 SOP8芯片的典型应用电路与SDC5091S的应用电路具有较高的相似性。例如，PL3353同样适用于副边反馈的隔离电源架构，能够与常见的变压器、电感等元件良好配合，实现稳定的20W快充输出。通过对比两者的应用电路，可以发现只需对反馈电路、电流采样电路等部分进行微调，即可使PL3353 SOP8芯片在20W快充应用中发挥与SDC5091S相当甚至更优的性能。
引脚连接调整：根据PL3353 SOP8芯片的管脚定义，对照SDC5091S的引脚连接，对VDD、GND、FB等关键引脚进行重新连接。由于PL3353内部集成了更多的功能，部分引脚的功能可能与SDC5091S有所不同，需要仔细核对数据手册，确保引脚连接正确。
外围元件优化：由于PL3353 SOP8芯片内部集成了电流采样电路和高压启动电路，可以去掉SDC5091S应用电路中对应的外部电流侦测电阻和辅助绕组等元件。同时，根据PL3353的电气特性，对反馈电路中的电阻、电容等元件进行重新选型和调整，以保证反馈信号的稳定性和准确性。
电源输入电路调整：由于PL3353采用自供电技术，其电源输入电路的设计与SDC5091S有所不同。需要根据PL3353的数据手册，重新设计电源输入电路，确保在系统启动和稳定工作时，VDD能够获得稳定的供电。
启动过程调试：在完成电路设计调整后，首先对PL3353 SOP8芯片的启动过程进行调试。观察系统上电后，VDD电压是否能够正常上升并达到开启阈值，芯片是否能够顺利启动。通过调整电源输入电路和启动参数，确保芯片在各种输入电压条件下都能可靠启动。
工作模式切换调试：由于PL3353 SOP8芯片具有PFM和PWM复合模式，在负载变化时需要能够正确地在两种模式之间切换。通过模拟不同的负载条件，观察芯片的工作模式切换是否顺畅，是否存在异常的频率变化或输出电压波动。根据调试结果，对反馈电路和控制参数进行优化，以提高系统在不同负载下的性能。
?；すδ苎橹ぃ憾訮L3353 SOP8芯片的多种保护功能进行逐一验证，包括VDD欠压保护、逐周期峰值电流?；?、输出短路?；ず凸卤；さ?。通过模拟各种故障条件，检查芯片是否能够在规定的时间内触发相应的保护机制，确保系统的安全性和可靠性。
效率测试：在完成芯片替代和调试后，对20W快充系统的效率进行全面测试。分别在轻载、中载和满载条件下，测量系统的输入功率和输出功率，计算出不同负载下的效率。与SDC5091S芯片的效率数据进行对比，验证PL3353 SOP8芯片在节能方面的优势是否得到体现，特别是在轻载条件下的效率提升是否符合预期。
稳定性测试：对20W快充系统的稳定性进行长时间测试，观察在连续充电过程中，输出电压和电流是否稳定，是否存在波动或异常情况。同时，检查系统在不同环境温度下的工作状态，确保芯片的过温?；すδ苣芄徽９ぷ?，保证系统在高温条件下的稳定性。
兼容性测试：由于20W快充技术需要与各种电子设备兼容，因此需要对替代后的快充系统进行兼容性测试。将系统与不同品牌、不同型号的手机、平板电脑等设备连接，测试其充电速度、充电兼容性和设备的兼容性表现。确保替代后的快充系统能够满足市场上主流设备的充电需求，不会出现充电失败或设备损坏等问题。
通过对PL3353 SOP8芯片与SDC5091S芯片的对比分析，以及替代方案的详细探讨，可以得出结论：PL3353 SOP8芯片具备替代SDC5091S芯片实现20W快充应用的可行性。其高集成度、高效节能的特点以及与SDC5091S相近的电气特性和封装形式，使其能够在替代过程中实现较低的成本和较高的性能优化。通过合理的电路设计调整、软件调试与优化以及严格的性能测试与验证，PL3353 SOP8芯片有望成为20W快充应用中SDC5091S的理想替代品，为电子设备制造商提供一种更具竞争力的解决方案，满足市场对高效、低成本快充技术的需求。
在未来的快充技术发展中，随着用户对充电速度和设备兼容性的要求不断提高，芯片制造商将继续致力于研发更高性能、更低功耗、更小尺寸的快充芯片。PL3353 SOP8芯片的成功应用和替代案例，为其他芯片的替代和升级提供了有益的参考和借鉴。同时，这也提醒我们在选择快充芯片时，不仅要关注芯片的当前性能指标，还要考虑其在不同应用场景下的适应性和未来发展潜力，以实现电子设备快充技术的可持续发展。
