在现代电子设备中，电源管理芯片扮演着至关重要的角色，尤其是在追求高效能、低功耗和高精度输出的应用中。PL3367C作为一款内置高压功率BJT管的原边控制PWM功率开关，以其卓越的性能和高度集成化的设计，成为了7.5W恒流恒压应用的理想选择。本文将详细介绍PL3367C的技术特性、应用优势以及如何作为DP2525JD的有效替代方案。

PL3367C芯片概述

PL3367C是一款专为反激式开关电源设计的恒流/恒压调节器，高度集成了功率开关。通过去除光耦和次级控制电路，PL3367C简化了传统充电器和适配器的设计，同时实现了精确的电流和电压调节。该芯片采用复合模式控制，能够在满载时工作在PFM模式，随着负载降低逐渐进入绿色模式，从而提高整个系统的效率。PL3367C内部框架图如下：

技术特性

（一）高精度恒流/恒压调节

PL3367C在全电压范围内提供高精度的恒流和恒压调节，确保输出的稳定性和一致性。其内置的恒流调节功能能够自动补偿线电压变化，保证输出电流的恒定。

（二）集成保护功能

PL3367C集成了多种?；すδ?，包括逐周期限流?；?、VDD欠压/过压?；ぁ⑹涑龉贡；ぁ⑹涑龆搪繁；ず凸卤；?。这些?；せ颇芄挥行Х乐瓜低吃谝斐Ｇ榭鱿率芩?，提高系统的可靠性和安全性。

（三）低启动电流和静态电流

PL3367C具有极低的启动电流和静态电流，这使得它在低功耗应用中表现出色。低启动电流允许使用较大的启动电阻和较小的VDD电容，从而降低应用中的功率损耗。

（四）自适应PFM控制

PL3367C内置自适应PFM控制，能够根据负载条件自动调整开关频率，提高轻载条件下的效率。这种智能控制方式不仅提高了系统的整体效率，还降低了音频噪音。

（五）封装选项

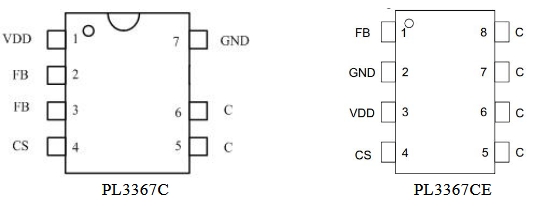

PL3367C提供SOP7和SOP8两种封装选项，满足不同设计需求。SOP7封装适用于紧凑型设计，而SOP8封装则提供了更多的引脚空间，便于布线和散热。

典型应用图及应用领域

PL3367C典型应用图

（一）手机充电器

PL3367C适用于各种手机充电器，能够提供稳定的输出电压和电流，确保设备在充电过程中的安全性和可靠性。

（二）小功率电源适配器

在小功率电源适配器中，PL3367C能够实现高效率的电源转换，满足严格的能源损耗要求。

（三）LED驱动

PL3367C能够为LED驱动提供精确的恒流控制，确保LED在不同工作条件下都能保持稳定的亮度。

（四）消费类备用电源

PL3367C适用于各种消费类备用电源，如小型电子设备的备用电源，提供高效、稳定的电源管理解决方案。

替代DP2525JD的优势

（一）更高的集成度

与DP2525JD相比，PL3367C集成了更多的功能，如内置高压功率BJT管、恒流调节的线电压补偿、变压器电感补偿和输出线补偿。这些集成功能不仅简化了设计，还提高了系统的可靠性和性能。

（二）更高的效率

PL3367C采用复合模式控制，能够在不同负载条件下自动调整工作模式，提高系统的整体效率。特别是在轻载条件下，PL3367C的自适应PFM控制能够显著降低功耗。

（三）更低的功耗

PL3367C具有极低的启动电流和静态电流，这使得它在低功耗应用中表现出色。低启动电流允许使用较大的启动电阻和较小的VDD电容，从而降低应用中的功率损耗。

（四）更全面的保护功能

PL3367C集成了多种?；すδ埽ㄖ鹬芷谙蘖鞅；ぁDD欠压/过压?；?、输出过压?；?、输出短路保护和过温?；?。这些?；せ颇芄挥行Х乐瓜低吃谝斐Ｇ榭鱿率芩?，提高系统的可靠性和安全性。

总结

PL3367C作为一款7.5W恒流恒压PWM控制芯片，以其高精度的恒流/恒压调节、低功耗、高效率和全面的保护功能，成为了DP2525JD的理想替代方案。通过深入了解PL3367C的技术特性、应用优势以及设计要点，工程师可以更好地将其应用于实际项目中，实现高效、稳定的电源管理解决方案。在设计过程中，合理选择外接元件并遵循设计指南，将有助于充分发挥PL3367C的优势，满足不同应用场景的需求。
