随着便携式电子设备对高效、安全充电需求的提升，隔离型AC-DC电源适配器成为市场主流。LP3773A是一款专为5V/600mA输出设计的隔离型开关电源控制芯片，适用于手机、智能家居设备等低功耗场景。本文将结合原理图、变压器参数及BOM清单，详细解析其设计要点，帮助工程师快速实现可靠方案。

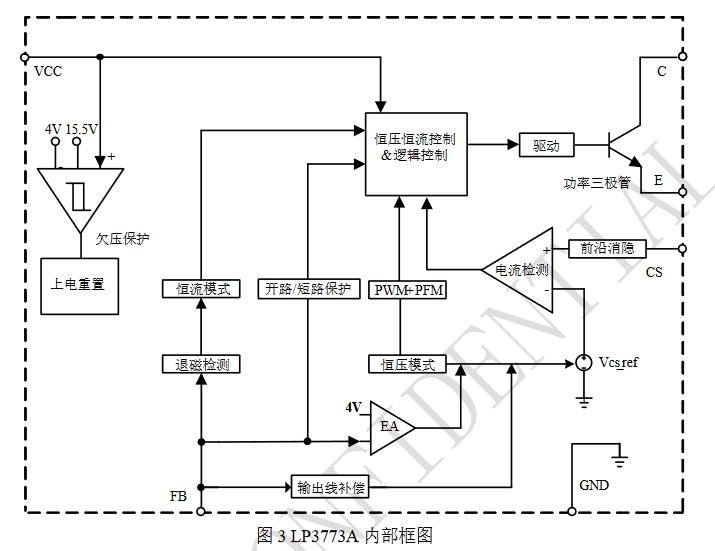

LP3773A采用SO-7封装，集成高压启动、恒压（CV）控制及过流保护（OCP）功能，支持90-420VAC宽输入电压范围。其关键特性包括：
低待机功耗：空载功耗＜50mW，满足能效标准。
高精度输出：±3%电压精度，适合USB充电应用。
多重?；ぃ汗梗∣VP）、短路（SCP）、过温（OTP）?；?。
以下为LP3773A典型应用电路（基于5V/500mA原理图优化至600mA）：
整流桥（BD1）：MB10F贴片整流桥，耐压1000V，处理90-420VAC输入。
保险丝电阻（RF1）：10Ω/1W线绕电阻，兼具限流与保险丝功能。
X电容（C1）：3.3μF/500V，抑制差模干扰。

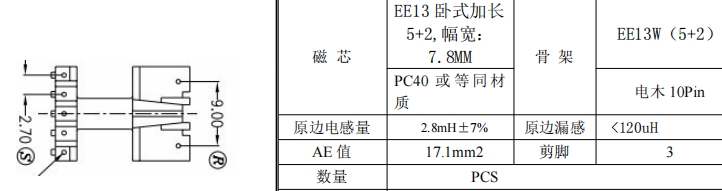

变压器采用EE13卧式骨架，关键参数如下：
原边电感量：2.8mH±7%（1kHz测试条件）。
漏感：＜120μH（10kHz短路测试）。
绕组结构：
N1（原边）：0.12mm×1P铜线，153匝，2层绝缘。
N2（副边）：0.12mm×1P铜线，26匝，2层绝缘。
N3（辅助绕组）：0.40mm×1P铜线，11匝，用于芯片供电。
整流二极管（D3）：SS14肖特基二极管，正向压降低至0.5V，提升效率。
输出电容（C5）：680μF/10V高频低阻电解电容，确保纹波＜100mV。
反馈网络（R7/R8）：30kΩ/15kΩ分压电阻，配合芯片内部基准实现5V输出。
Y电容（CY1）：101/400V，跨接原副边，抑制共模噪声。
光耦隔离：通过CSFB引脚实现原副边信号隔离，增强安全性。
以下为5V/600mA适配器的完整BOM（基于原500mA设计升级）：
| 编号 | 元件名称 | 型号规格 | 位置符号 | 用量 |
|---|---|---|---|---|
| 1 | 贴片电阻 | 2.2MΩ/1206 5% | R1, R2 | 2 |
| 2 | 贴片电阻 | 200kΩ/1206 5% | R4 | 1 |
| 3 | 贴片电阻 | 2.2Ω/1206 1% | R5 | 1 |
| 4 | 贴片电阻 | 30kΩ/0805 1% | R7 | 1 |
| 5 | 贴片电阻 | 15kΩ/0805 1% | R8 | 1 |
| 6 | 贴片电容 | 2.2nF/250V 0805 | C4 | 1 |
| 7 | 电解电容 | 680μF/10V 高频低阻 | C5 | 1 |
| 8 | 整流桥 | MB10F | BD1 | 1 |
| 9 | 肖特基二极管 | SS14 | D3 | 1 |
| 10 | 控制芯片 | LP3773A SO-7 | U1 | 1 |
| 11 | 变压器 | EE13 2.8mH | T1 | 1 |
注：电阻R5（2.2Ω）用于电流检测，需根据600mA输出调整阻值（如1.8Ω）。
变压器气隙：需在磁芯中心柱开气隙，避免饱和并稳定电感量。
PCB布局：原副边保持≥3mm爬电距离，高频环路（如D3-C5）尽量短。
散热设计：SS14二极管需预留散热焊盘，长期工作温度＜85℃。
如需进一步技术支持，欢迎联系深圳三佛科技获取完整设计文件。
LP3773A方案通过优化变压器设计和元件选型，可轻松实现5V/600mA隔离型适配器，兼具高效率与可靠性。本文提供的原理图、BOM及变压器参数可直接用于量产，适合中小功率充电设备应用。
