在现代电子设备中，稳定的电源供应是确保设备正常运行的关键因素之一。BP8705D作为一款高性能的电源管理芯片，以其高效、稳定的特性在众多电源方案中脱颖而出。本文将详细解析基于BP8705D的12V/1.5A电源方案，涵盖电路原理图、实物图、变压器规格以及PCB设计等内容，帮助读者全面了解该方案的设计细节和优势。

方案概述

BP8705D是由晶丰明源推出的一款高性能电源管理芯片，适用于宽输入电压范围的离线式开关电源设计。该芯片集成了多种先进的电源管理功能，包括高效率PWM控制、完善的?；せ埔约坝呕腅MI性能?；贐P8705D的12V/1.5A电源方案，旨在为各类电子设备提供稳定可靠的电源支持，同时满足严格的能效和电磁兼容性标准。

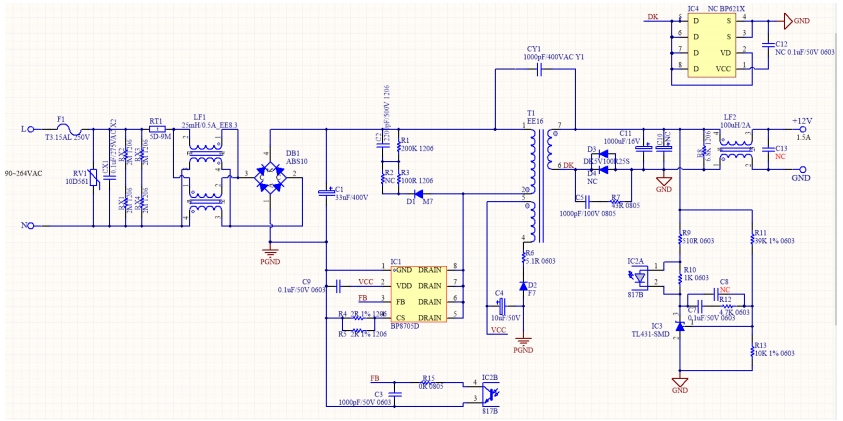

电路原理图解析

BP8705D的电路原理图是整个电源方案的核心，它详细展示了各个元件之间的连接关系以及电源转换的工作原理。以下是该方案电路原理图的关键部分解析：

1. 输入整流滤波

输入端采用桥式整流器（DB1）将交流输入电压转换为直流电压，同时配备大容量电解电容（C1）进行滤波，以降低输入电压的纹波。这种设计能够有效应对输入电压的波动，确保后续电路的稳定工作。

2. 变压器设计

变压器（T1）是电源方案中的关键部件，其绕组参数直接影响电源的输出性能。根据参考设计，变压器采用EE16骨架，初级绕组（N1）和次级绕组（N2、N3）的匝数比和绕制方式经过精心设计，以实现高效的能量转换和稳定的输出电压。初级绕组感量（Lp）和漏感量（Llk）的严格控制，进一步优化了电源的效率和电磁兼容性。

3. PWM控制与反馈

BP8705D通过PWM控制实现对开关管的精确驱动，从而调节输出电压。反馈回路采用光耦（IC2）和TL431（IC3）组成的经典反馈电路，能够实时监测输出电压的变化，并通过调节PWM占空比来稳定输出。这种反馈机制能够有效应对负载变化，确保输出电压的稳定性和精度。

4. 输出滤波与保护

输出端采用电解电容（C11）和陶瓷电容（C9）进行滤波，以进一步降低输出电压的纹波。同时，方案中还设计了过流?；ぁ⒍搪繁；さ榷嘀乇；せ?，确保电源在异常情况下能够安全工作，延长设备的使用寿命。

实物图与PCB设计

实物图和PCB设计是电源方案的直观展示，反映了电路的实际布局和元件的物理位置。以下是该方案实物图和PCB设计的关键点：

1. 物理布局

实物图展示了电源方案的完整外观，包括元件的安装位置和连接方式。通过合理的布局，确保了元件之间的电气间隙和散热性能。例如，变压器（T1）和电解电容（C1）等发热元件被放置在通风良好的位置，以避免热量积聚影响电源的稳定性。

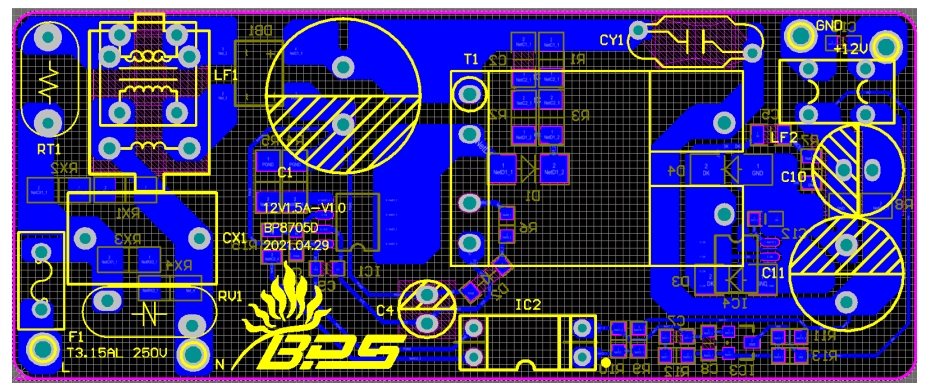

2. PCB设计

PCB设计是实现电路功能的关键环节。参考设计采用了单面板（CEM-1）材料，尺寸为79mm×32mm，能够满足紧凑的结构需求。在PCB布局中，特别注意了电源线和信号线的布线，避免了电磁干扰和信号干扰。同时，通过合理的走线和铜箔面积设计，降低了PCB的电阻损耗，提高了电源的效率。

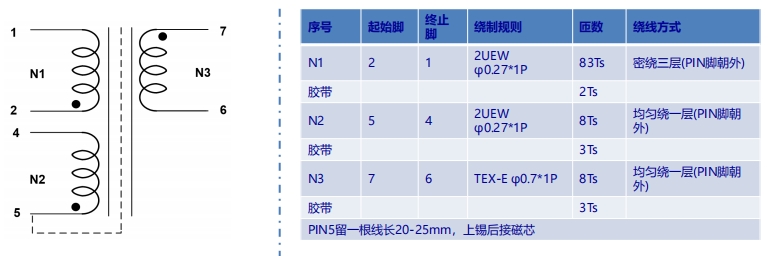

变压器规格

变压器是开关电源的核心部件，其设计直接影响电源的性能和效率。

BP8705D方案中的变压器规格如下：

    骨架类型：EE16加宽立式（5+2PIN）
    磁芯材质：EE17-12.5 PC40或同等材质，有效面积Ae=50mm2
    绕组参数：
        初级绕组（N1）：83匝，2UEW漆包线，密绕三层
        次级绕组（N2）：8匝，2UEW漆包线，均匀绕一层
        辅助绕组（N3）：8匝，三层绝缘线，均匀绕一层
    感量要求：
        初级绕组感量（Lp）：1.55mH±5%（测试条件：0.3V，50kHz）
        漏感量（Llk）：控制在初级绕组的4%以内（测试条件：0.3V，50kHz）
    耐压测试：3kV，2mA，1分钟

这些参数经过精确计算和优化，确保了变压器在高效能量转换的同时，具备良好的电气性能和可靠性。

性能测试与评估

BP8705D电源方案在设计完成后，经过了一系列严格的性能测试，以验证其是否满足设计要求。以下是主要测试结果：

1. 效率测试

在不同输入电压和负载条件下，电源的效率表现如下：

    90VAC：84.64%
    115VAC：86.14%
    230VAC：86.61%
    265VAC：86.37%

整体平均效率达到85%以上，符合高效电源的设计目标。

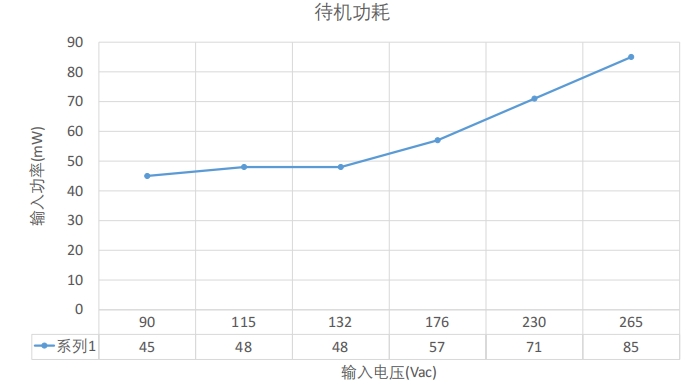

2. 待机功耗

在230VAC输入条件下，待机功耗仅为73mW，满足低功耗设计要求。

3. 输出电压调整率

输出电压调整率测试结果显示，在不同输入电压和负载条件下，输出电压的线调整率和负载调整率均控制在2%以内，确保了输出电压的稳定性。

4. 电磁兼容性（EMI）

EMI测试结果表明，该电源方案能够满足CISPR22/EN55022 Class B标准，且具有至少6dB的裕量，表现出良好的电磁兼容性。

总结

BP8705D参考设计的12V/1.5A电源方案凭借其高效、稳定的性能，以及精心设计的电路原理图、变压器规格和PCB布局，为电子设备提供了一种可靠的电源解决方案。通过严格的性能测试，该方案在效率、待机功耗、输出电压调整率和电磁兼容性等方面均表现出色，能够满足现代电子设备对电源的高要求。对于需要高效、稳定电源的工程师和设计师来说，BP8705D无疑是一个值得信赖的选择。
