农村水箱、屋顶太阳能、小型泵站最怕什么？水满了没人知！辉芒微8位MCU用不到20颗元器件，就把“水满了”变成“嘀一声”。没有浮球、不碰金属，靠两根裸导线就能检测，整机成本个位数，三分钟学会装，五分钟让用户听见安全。

方案速写：极简就是极致

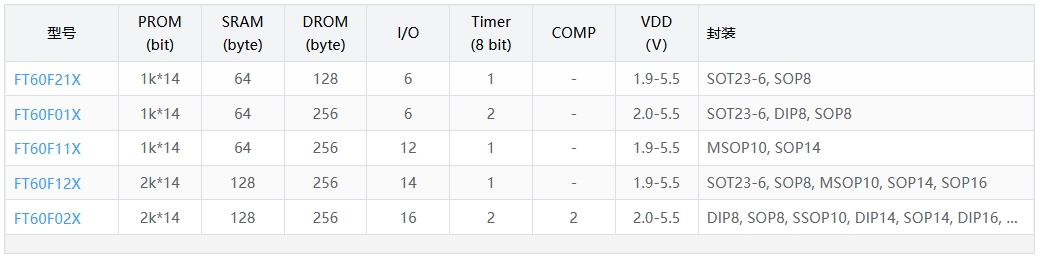

    主控：8位MCU，64×8 RAM，SOT23-6超小封装
    供电：3×AAA电池，平均待机8 μA，两年轻松撑
    检测：电阻式探针，水位没过=阻抗下降，MCU中断唤醒
    报警：有源蜂鸣器90 dB，红色LED 1 Hz闪烁，双重提示
    输出：可选继电器干接点，驱动220 V排水泵，自动上水/止水

功能亮点

深圳三佛科技推出的简易水位报警器方案，主控芯片使用辉芒微MCU单片机，MCU实现的功能如下：

    两点式探头

    裸铜线、不锈钢钉都能用，结垢也不影响，0.5 s内完成判断。

    智能消抖

    连续3次采样确认才报警，水面波动不误报。

    电池低电量警告

    ADC测电池电压＜3.2 V，蜂鸣器“滴-滴”短叫，LED常亮，提醒换电池。

    自恢复/自锁双模式

    拨动开关选择：

    自恢复——水位下降自动停止报警；
    自锁——报警后保持，需人工按键复位，防止溢流反复。

    一键静默

    报警时短按按键，静音10 min，夜间不扰民，10 min后若仍满水重新报警。

    防反接＆防雷击

    电源端串联SS14肖特基，整机接口TVS管，农村电网也稳。

硬件拓扑：一张洞洞板就能搞定

 电池4.5 V
 │
 LDO→3.3 V──MCU(FT60F011)
 │ │PB0─上拉10 k─探头1
 │ │PB1─上拉10 k─探头2
 │ │PB2─NPN─蜂鸣器
 │ │PB3─按键+LED
 │ │PB4─可选继电器

• 检测口开漏下拉，水位到位阻抗＜200 kΩ即触发中断，省电又可靠
• 蜂鸣器PWM 2 kHz方波，声压90 dB@10 cm，老人也能听见

软件节奏：醒来就喊，喊完就睡

主循环：
① 中断唤醒→测电池→低电压？→滴两声+LED常亮
② 再测探头→连续3次导通？→报警启动
③ 自恢复模式：探头断开→关闭报警；自锁模式：等按键
④ 报警中可短按静音→关闭蜂鸣器，LED维持闪
⑤ 无事发生→进入SLEEP，8 μA待机

• 看门狗每2.5 s自动清，极端干扰也能重启运行

从屋顶水箱到鱼塘泵井，水位失控往往只差一声提醒?；悦⑽?位MCU用8 μA的“超低鼾声”常年值守，在水将溢出的0.4秒发出90 dB的呐喊——简单、便宜、靠谱，这就是科技给生活的“底限”安全感。以上就是深圳三佛科技分享的简易水位报警器方案。深圳市三佛科技专注单片机应用方案设计与开发，提供8位单片机、32位单片机。
