在微型化、低功耗LED照明应用中，隔离型辅助电源始终是工程师关注的重点。深圳三佛科技所代理推出的 LP3667AH 方案，以 2.5W输出功率、双绕组结构、极简BOM 为特色，成为小功率LED?？椤⒅悄芸亍⒓业缰甘镜频瘸【暗睦硐胫?。本文将结合 原理图、PCB实物图、变压器资料，全面拆解LP3667AH的设计亮点与实战要点。
| 项目 | 参数/特点 |
|---|---|

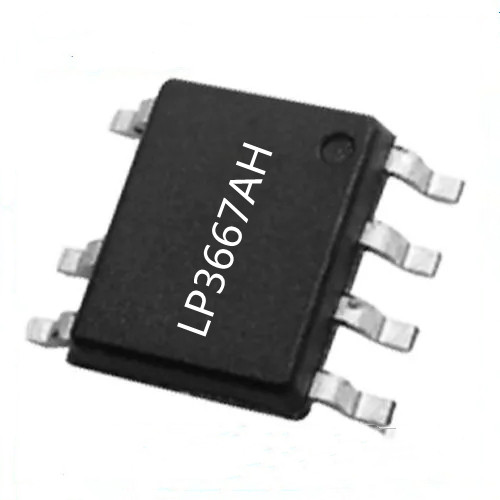

| 芯片型号 | LP3667AH（内置700V功率MOS） |
| 拓扑结构 | 双绕组反激（PSR架构，无需光耦） |
| 输出功率 | 2.5W（5V/0.5A典型） |
| 隔离耐压 | ≥1000V（变压器层间） |
| 待机功耗 | <75mW（满足能效VI级） |
| ?；せ?/td> | 开路/短路/过温/过压全集成 |
| 变压器 | EE12.7骨架，2.5W专用，已量产 |
| BOM成本 | 15颗器件以内，极具性价比 |
下图即为LP3667AH 官方参考原理图（已实物验证）：
PSR控制：通过辅助绕组采样，无需TL431+光耦，节省成本与空间
SS34肖特基：作为输出整流，低VF降低损耗
EC3固态电容：680μF/10V，保证低纹波（<100mV）与长寿命
实物关键词：单面纸基板、卧式骨架、全插件、波峰焊友好

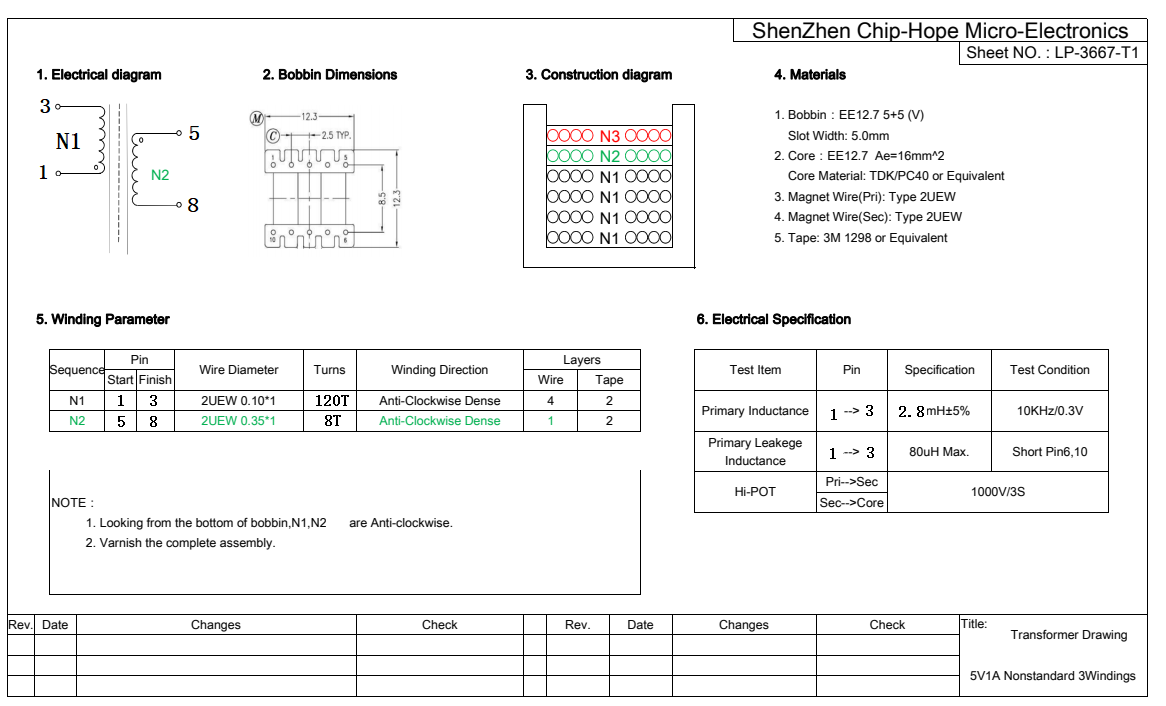

变压器资料：EE12.7双绕组，已量产无需调试
变压器已量产，无需重复设计。
| 需求 | 推荐值 | 备注 |
|---|---|---|
| 输出电压 | 5V±5% | 通过匝比N1/N2固定，无需调节 |
| 输出电流 | 0.1~0.5A | 低于0.1A进入burst，纹波增大 |
| 输入电压 | 85~264VAC | 全电压范围，无需切换 |
| 启动电容 | 6.8μF/400V | 可替换为10μF，低温启动更快 |
| 输出电容 | 680μF/10V | 可并联二颗降低ESR，提升动态 |
LP3667AH以 “双绕组+PSR+内置MOS” 三板斧，解决了微型隔离电源的三大痛点：
一句话：如果你正在寻找2.5W以内、隔离、低成本、快上市的LED电源方案，LP3667AH就是答案。深圳三佛科技提供样品，技术支持。
