KP4050 是必易推出的 副边同步整流（SR）控制器芯片系列，主打 高耐压、快关断、0 V 输出仍能工作，用于替代反激/LLC/正激等拓扑中的 肖特基二极管，显著提升效率、降低发热，广泛应用于 USB-PD 快充、适配器、工业电源、车载 DC-DC 等场景。

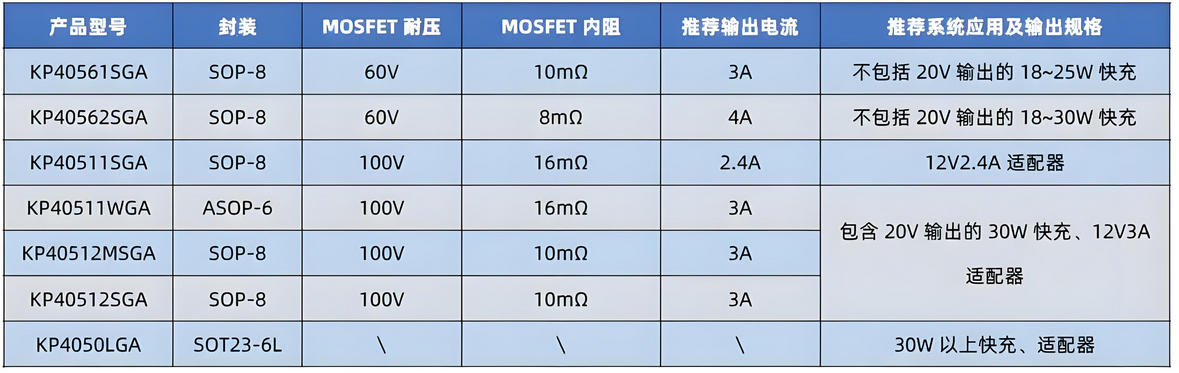

| 型号 | 封装 | 驱动能力 | 特点 | 应用场景 |
|---|---|---|---|---|
| KP4050LGA | SOT23-6L | ±0.8 A / ±5 A | 180 V 耐压，支持 High/Low Side | 快充、工业电源 |
| KP4050WPA | SOP-8 | ±1 A / ±6 A | 更大驱动电流，适合大电流 MOSFET | 24 V/5 A 电源 |
| KP4050SPA | DIP-8 | ±1 A / ±6 A | 插件封装，适合手工焊接 | 维修市场、工业板 |
| KP4050BGA | DFN2×2 | ±0.5 A / ±3 A | 超小封装，适合高密度板 | 迷你适配器、模块 |
注：所有型号均支持 DCM/QR/CCM 三种工作模式，无需更换外围即可切换拓扑。
无需辅助绕组，节省变压器 1 个绕组，降低成本和复杂度。
支持 CCM 模式，避免体二极管导通，效率提升 2-4 %。
内置双 LDO 自动切换，USB-PD 降档不掉电。
防止 DCM 振铃误开通，零误动作，无需外接 RC 滤波。
同一颗料，Buck、Flyback、LLC 都能用，BOM 统一。
OVP / OCP / OTP / UVLO / 短路打嗝 / 过温锁存，全自恢复。
场景：20 V/3 A USB-PD 快充副边整流
0.22 μF VDD 去耦
2.2 Ω Gate 小电阻（抑制振铃）
100 kΩ RW 脚到地（设定开通阈值）
SR MOSFET → 输出电容 → 变压器副边 构成的环路 < 1 cm2，降低寄生电感，避免关断尖峰。
推荐使用 Kelvin 连接 到 HV 脚，避免驱动地弹。
远离高频开关节点，平行长度 < 3 mm，防止误触发。
若 High-Side 应用，HV 脚与 MOSFET D 极走线 短而粗，建议 1 mm 线宽 / 1 oz 铜厚。
Gate 走线 < 10 mm，远离变压器、SW 节点，避免耦合负压尖峰。
串联 2.2 – 10 Ω 小电阻 + 并联 10 kΩ 下拉，抑制振铃 + 防静电。
0.22 μF 陶瓷电容紧贴 Pin4-Pin2，环路面积 < 0.2 cm2，避免供电毛刺导致误关断。
**功率地（MOSFET S）与信号地（IC GND）**单点连接，避免共地干扰。
若输出电流 >3 A，顶层/底层铜皮开窗，多过孔散热。
| 条件 | 肖特基 MBR20200 | KP4050LGA + 100 V/3 mΩ | 提升 |
|---|---|---|---|
| 20 V/3 A 效率 | 88.2 % | 92.1 % | +3.9 % |
| 芯片温度 | 105 ℃ | 78 ℃ | -27 K |
| 输出纹波 | 180 mV | 120 mV | -33 % |
| 元件数量 | 1 颗 | 1 颗 IC + 1 颗 MOS | 体积反而更小 |
“180 V 自供电、<30 ns 关断、0 V 输出照常整流，SOT23-6 搞定 3 A，High/Low-Side 通吃，PCB 只要 1 cm2 环路，肖特基终于可以退休了?！鄙钲谌鹂萍继峁┘际踔С?，批量价格有优势~
