在当今电子设备快速发展的背景下，小功率电源芯片的设计不仅要满足高效、稳定的输出需求，还要兼顾成本和空间的优化。KP2161SGA 正是为这一需求而生。作为一款带高压启动功能的多模式原边控制芯片，KP2161SGA 以其高集成度、低待机功耗和出色的恒流恒压性能，成为小功率离线式充电器和适配器的理想选择。深圳三佛科技将深入解析 KP2161SGA 的核心特点、管脚封装、典型应用电路以及参数特性，帮助工程师快速掌握其设计要点，提升开发效率。

芯片速写

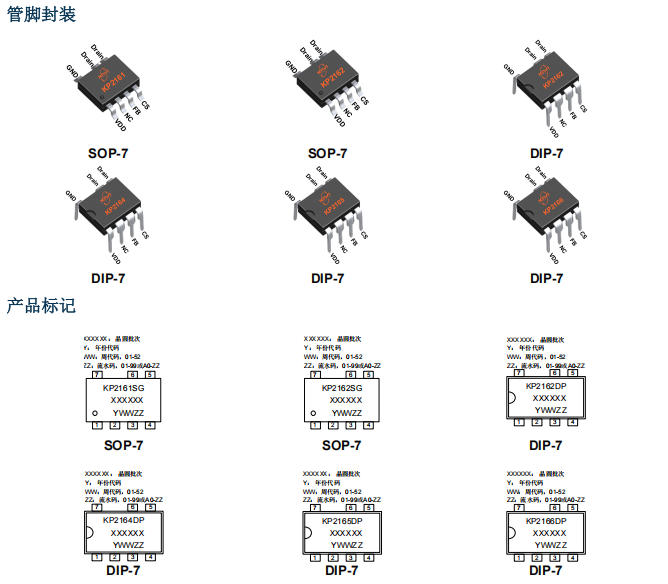

管脚一眼记

关键外围：FB 分压电阻 ×2、CS 电阻 ×1、VDD 电解 ×1，没了。

典型应用：两/三绕组任挑

KP2161SGA 支持“无辅助绕组”方案，只要把 FB 分压到输出绕组平台，即可实现 5 V/1.5 A 或 9 V/0.8 A 快充。官方给出两张参考图：

1. 3 绕组传统：辅助绕组给 VDD 供电，适合 12 V 以上输出。
2. 2 绕组极简：输出绕组耦合取电，节省 1 个绕组+2 颗二极管，BOM 再降 ￥0.08。

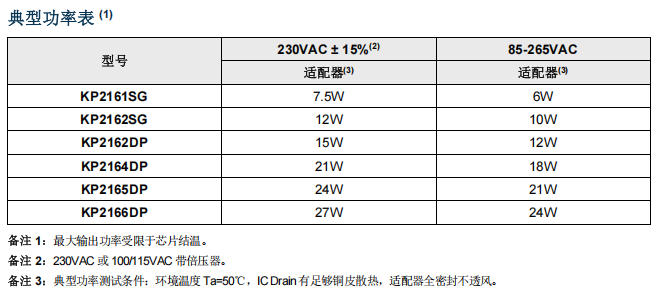

参数亮点

设计锦囊

1. 电感量：反激原边 1.2-1.8 mH，CCM/DCM 边界，效率 83 %±。
2. FB 分压：基准 2.0 V，按 Naux/Ns 比例调，1 % 精度电阻即可。
3. 线补：FB 上分压 200 kΩ，线补电流 8 μA，可补 200 mV，长线也稳。
4. EMI：抖频±4 %，内置 LEB 500 ns，无需外接 RC 吸收，辐射余量 6 dB 轻松过。
5. 单点失效：FB 上拉/下拉开路、SR 短路、绕组短路——芯片统统?；?，不炸机。

结语

KP2161SGA 以其卓越的性能和高度集成的设计，为小功率电源市场提供了一种高效、简洁且可靠的解决方案。它不仅满足了现代电子设备对低功耗、高集成度和快速开发的需求，还通过减少外围元件数量，显著降低了系统成本和设计复杂性。深圳三佛科技提供技术，批量价格有优势~
