FM3773LB 是一颗 反激式隔离型原边反?。≒SR）开关电源芯片，内部集成 850 V 大功率 BJT，采用 SOP-7 封装，目标功率 5 W（5 V/1 A）。最大亮点：无需光耦、无需 TL431、无需次级电流检测，即可实现 ±3 % 恒压精度、±5 % 恒流精度，待机功耗 < 75 mW，专为手机充电器、LED 驱动、机顶盒辅助电源等“空间小、成本低、交期紧”场景设计。

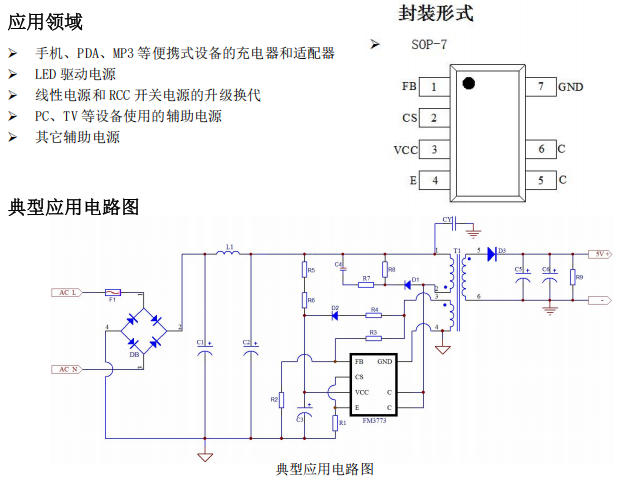

典型应用电路

BOM 极简：

• 电流检测：Rcs 一颗 1 % 电阻
• 电压反馈：RFBU、RFBD 两颗 1 % 电阻
• VCC 电容：10 μF/25 V X7R
• 输出电容：470 μF ×1（低 ESR）
• 无 Y 电容设计，传导 EMI 余量 > 6 dB

管脚封装与定义（SOP-7）

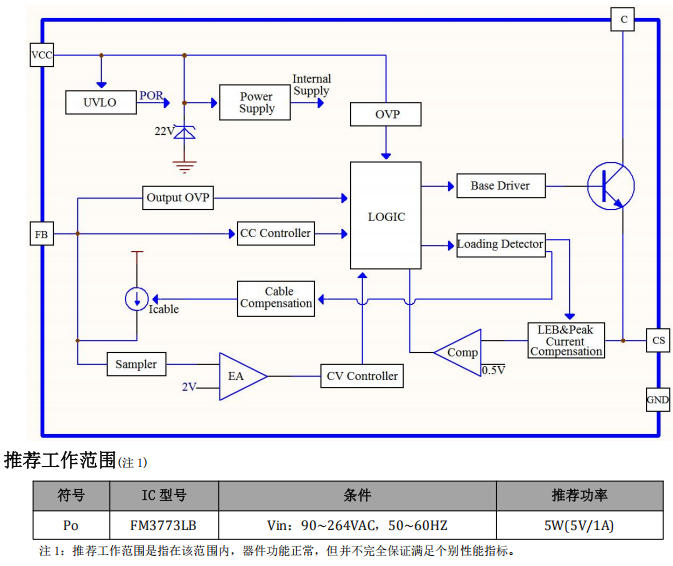

内部框图：一颗芯片 = 控制器 + BJT + 保护器

关键?？?/strong>：

• QR 控制：谷底导通，最高 55 kHz，效率提升 2 %
• 线补：随负载增大自动抬高 FB 基准，补偿电缆压降 3 %/6 %/9 % 可选
• CC 算法：原边 Ipks 采样 + 退磁时间计算，恒流精度 ±5 %
• CV 算法：辅助绕组平台电压与 2 V 基准比较，恒压精度 ±3 %

电气亮点速览

调试锦囊

1. CC 点校准：
   IOUT = 0.5 × 500 mV × NPS / Rcs
   NPS = Np/Ns，Rcs 1 % 精度即可
2. 线补调节：
   增大 RFBU、RFBL 阻值，线补电流 60 μA 自动抬升 FB 电压
3. QR 变压器：
   漏感 < 5 μH，谐振频率 40-55 kHz，避免谷底错位
4. EMI 优化：
   C/E 脚铺铜 < 10 mm × 10 mm，RCD 吸收并 100 pF 小电容，抑制振铃

实测效率（Demo 板 5 V/1 A）

总结

FM3773LB 用 一颗 SOP-7 芯片 + 2 颗电阻 + 1 颗电容 就把 5 W 充电器做成“三无”产品：无光耦、无 TL431、无次级电流检测。深圳三佛科技提供技术支持，批量价格有优势~
