在小功率开关电源领域，工程师们一直在寻找一种既能满足高效率、低待机功耗，又能简化设计、降低成本的解决方案。聚元微推出的 PL3395BD 副边反馈 PWM 控制芯片，凭借其高性能、低功耗和极简设计，成为了一个极具吸引力的选择。PL3395BD 不仅内置了多种高级功能，如频率抖动、斜坡补偿和绿色模式，还通过副边反馈实现了高精度的恒压恒流控制。本文将从管脚功能、内部结构、典型应用和实测数据四个方面，全面解析这颗芯片的设计亮点和实际应用价值。

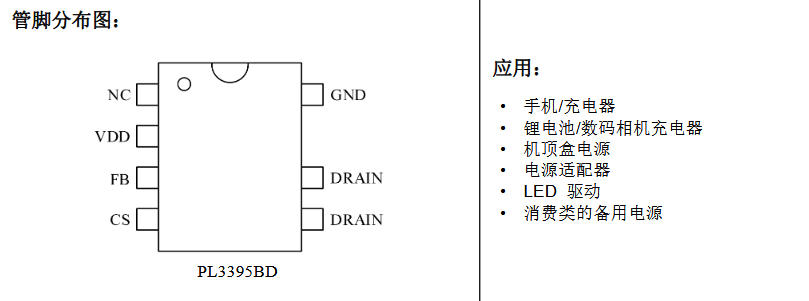

管脚排列与功能（DIP-7 顶视图）

• DRAIN（5/6 脚并联）- 内部 650 V 功率 MOSFET 漏极，同时兼高压自供电通道，省掉外部 22 μF/400 V 启动电容。
• FB - 副边光耦直接拉低此脚即可实现恒压；当 VFB < 1.4 V 进入降频，< 1.0 V 进入 burst，空载无噪音。
• CS - 外接 RCS 即可，内置 300 ns LEB，无需 RC 滤波；同时提供 100 mV 短路阈值，3 个周期即保护。

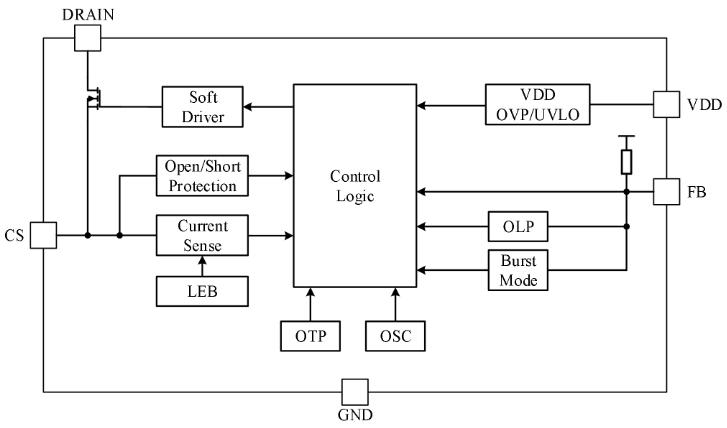

内部框图一句话导读

• 绿色 burst：负载减轻时先降频再打嗝，音频能量 < 20 dB
• 抖频：±7 % / 周期，125 Hz 步进，传导 EMI 峰值下降 3-5 dB
• 软启动：9 ms 阶梯抬升 VCS-max，变压器零饱和
• 驱动钳位：13.5 V 栅极封顶，防止 MOS 过驱

典型应用图（12 V/3 A 适配器）

BOM 增量：仅 3 颗电阻+光耦+TL431，比传统原边 SSR 方案省 6 颗器件，占板 1 cm2。

关键实测数据（demo 板 12 V/3 A，Ta=25 ℃）

波形记录：

• Vds-max 420 V@264 V 输入，漏极钳位 135 V，裕量 230 V
• 动态 0-3 A 阶跃，ΔVo = ±0.35 V，恢复时间 400 μs
• Burst 模式：1.0 V-1.1 V 迟滞，无音频噪音

设计步骤“三件套”

1. 定 RCS
   RCS = 0.75 V / Ipk-prim；Ipk-prim = (Io × Ns/Np) / 0.8（连续模式）
2. 选变压器
   Lp 按 0.9 mH-1.2 mH 选取，Ae 约 19 mm2（EE20），ΔB = 0.25 T
3. 辅助绕组
   Na = Ns × (15 V / Vo)，二极管 UF4007，VCC 电容 10 μF/25 V 陶瓷即可

常见疑问 Q&A

PL3395BD 的出现，为小功率开关电源的设计提供了一个全新的思路。通过副边反馈和内置的多种高级功能，它不仅实现了高效率和低待机功耗，还极大地简化了外围电路设计。在实际应用中，PL3395BD 的性能表现卓越，无论是满载效率、空载功耗还是 EMI 性能，都远超传统方案。深圳三佛科技提供技术支持，批量价格有优势~
