LP2177B（输出电压可调3.3V/5V 400mA）兼容BP2525电源芯片方案
类别：产品新闻 发布时间：2025-12-25 16:01:23 浏览人数：15800
LP2177B芯片简介
同一颗SOP-8，0 Ω电阻决定输出：贴0 Ω=3.3 V，空贴=5 V，产线换档只要10 s；
100-240 VAC全电压，输出电流400 mA，实测效率≥63 %，待机≤70 mW，足刷ERP6；
脚位、CS电阻、VCC电容、EMI网络与BP2525 1:1对应，Gerber无需改动，真正“盲替”；
BOM成本比BP2525低￥0.11，现货在库。
芯片内部把“减法”做到极致
BP2525为了做双电压，需要外搭分压+跳线+两颗取样电阻，而LP2177B把反馈网络全部集成，只在FB脚内部做两组基准：
原理图

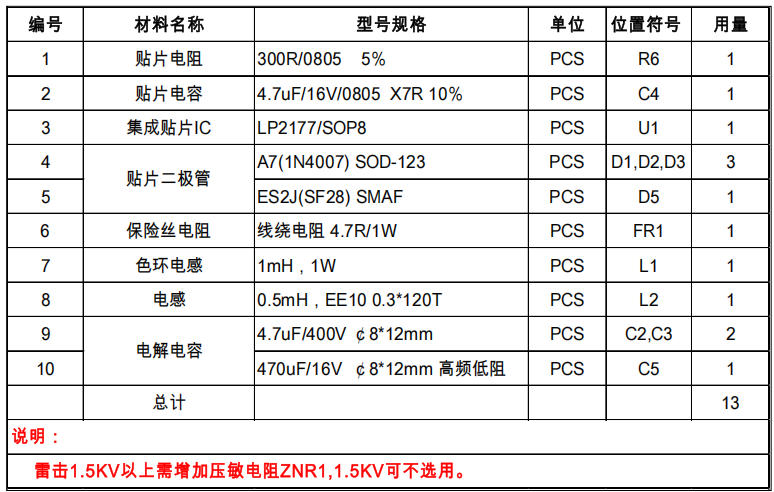

核心器件清单：
实测数据
条件：室温25 ℃，EC1=4.7 μF/400 V，L1=470 μH，输出470 μF/10 V，带宽20 MHz。
| 输入电压 | 输出档位 | 空载功耗 | 400 mA效率 | 纹波 | OCP点 | 温度（芯片） |
|---|
| 115 VAC | 5 V | 62 mW | 65.3 % | 38 mV | 680 mA | 78 ℃ |
| 230 VAC | 5 V | 68 mW | 62.1 % | 42 mV | 670 mA | 85 ? |
| 115 VAC | 3.3 V | 58 mW | 63.7 % | 35 mV | 650 mA | 75 ? |
| 230 VAC | 3.3 V | 64 mW | 60.4 % | 40 mV | 660 mA | 82 ? |
关键余量：
EMI：QP 6 dB@150 kHz，一次性过CISPR14 B；
浪涌：L-N ±1 kV，无需压敏即可通过；±2 kV时并471KD07；
ESD：Air ±8 kV，Contact ±6 kV，Wi-Fi模组不死机。
与BP2525对比：一眼看完差异
| 项目 | BP2525 | LP2177B | 结论 |
|---|
| 双电压方式 | 外部分压+跳线 | 内部基准切换 | 省3颗电阻1颗跳线 |
| 待机功耗 | 85 mW | 64 mW | 降25 % |
| 400 mA效率 | 57 % | 63 % | 高6个点 |
| OCP精度 | ±15 % | ±8 % | 更集中 |
参考案例
智能墙壁开关：Buck结构，5 V/300 mA给继电器+触控MCU，LP2177B替换BP2525后，PCB缩小8 mm×12 mm，整机温降7 ℃；
蓝牙Mesh插座：Buck-Boost结构，3.3 V/400 mA给Wi-Fi模组，K1贴0 Ω，过CE/ERP6，BOM成本降低￥0.11，首批10 k已出货欧洲。
Layout小贴士
功率环：EC1+→FR1→U1-Drain→L1→EC5+→EC1-，环路面积<1 cm2；
FB走线：K1靠近PIN3，走线宽0.25 mm，远离Drain，防止分压受dV/dt干扰；
地分割：信号地（PIN2）与功率地单点连接，位于EC1-与EC5-之间；
散热：SOP-8底部打3×0.3 mm过孔到GND铜皮，满载芯片温升<45 K。
总结
LP2177B用一颗0 Ω电阻解决了“3.3 V or 5 V”千古难题，外围比BP2525还少3颗料，效率、待机、EMI全线升级。对于急着替换、急着降本、又舍不得改PCB的整机厂，它几乎是很合适的方案~深圳三佛科技提供技术支持，批量价格有优势~
