LP3716CK是芯茂微推出的“极简型”隔离型原边反馈（PSR）PWM功率开关，单颗SOP8L即可实现10W/12W适配器或LED驱动电源。它把高压启动、功率BJT、CV/CC环路、线损补偿、全套?；と考?，外围仅需10颗元件，BOM成本比传统方案降低约30%，特别适合手机充电器、小家电辅助电源、线性电源/RCC升级等空间敏感、成本敏感型应用。

推荐应用范围与功率选型

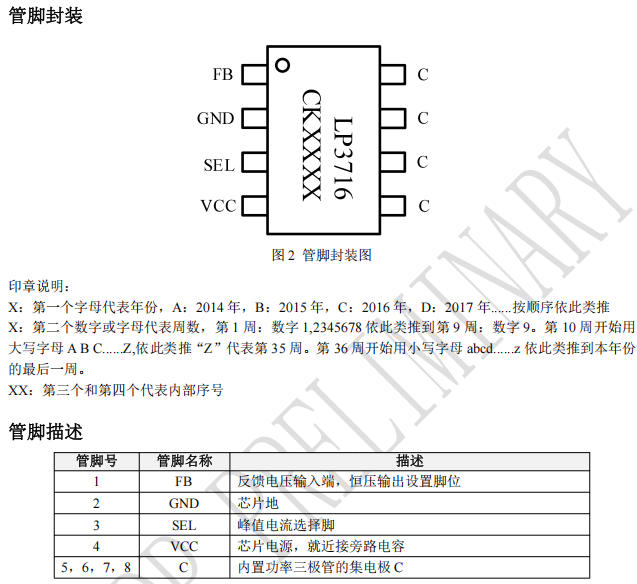

管脚封装与定义

SOP8L（5mm×4mm）顶视图：

散热提示：底部焊盘打6×0.3mm过孔到内层铜，θJA从120降至约90°C/W，连续12W温升<50°C。

典型应用图——10颗器件走天下

• 无外部高压MOS：内置750V BJT
• 无启动电阻：1μA启动电流，自供电架构
• 无光耦/TL431：原边CV/CC，节省3颗器件
• 单层PCB 38×30mm即可过EMI Class B

内部框架图解读

下图展示了一颗“模拟电源SoC”：

1. 高压启动&自供电
   上电1μA给VCC电容充电，到达4.5V开启；之后由辅助绕组供电，省去启动电阻与VCC二极管。
2. 固定峰值电流+退磁检测
   IPK(GND=620mA,VCC=760mA)逐周期限流；退磁比例49%实现DCM，降低音频噪音。
3. CV/CC双环路
   • 恒压：FB 0.95-1.05V与分压比较，内置1μA线补偿电流，抵消输出线缆压降
   • 恒流：IPK×匝比×退磁比例×K(0.9-0.93)，公式见Datasheet式(1)
4. 全套自恢复?；?/strong>
   VCC钳位/UVLO、FB开短路、输出短路、OVP(1.4V)、OTP(150°C)，生产良率>99.5%
5. 频率抖动&前沿消隐
   60kHz满载，空载降至200Hz；450ns LEB，EMI裕量>6dB无需共模电感

关键设计公式与选型

输出电压设定
Vo = (VFB/RFBL × RFBH + VFB) × Ns/Nf - VD
VFB=1.0V，RFBH/RFBL按匝比选取，线补电流12μA自动注入实测性能（10W Demo）

输出电流设定
Io ≈ 0.49 × IPK × Np/Ns × K
K取0.92(漏感系数)，IPK已内置，只需调匝比即可换电流

变压器规格

EE13/EE16，Lp=1.2-2.2mH

漏感<5μH，降低尖峰

Bmax<0.28T@90V满载

PCB布局要点

VCC旁路1μF+100nF紧靠4脚

FB分压节点远离原边动点，走线<5mm

功率环面积<25mm2，副边二极管-输出电容最短回地

与上一代 RCC/线性电源对比

总结

LP3716CK用一颗SOP8L就把750V BJT、高压启动、CV/CC环路、线补、全套?；と考?，提供10W/12W级别「极简化、低成本、高可靠」三合一体验：

• BOM从25颗砍到10颗，成本立降30%
• 84%峰值效率，45mW待机，轻松满足全球能效
• 零调试、单层板过EMI，产线良率>99%
• SEL脚换功率，一周完成平台切换

综上所述，LP3716CK芯片以其卓越的性能和简化的设计，为10W至12W的电源应用提供了一个高效、可靠且成本效益高的解决方案。深圳三佛科技为芯茂微一级代理，提供技术支持，批量价格有优势~
