在现代电子设备中，稳定且高效的电源方案是确保设备正常运行的关键。LP3715C+SS560组合的12V1A电源方案是一种高性能的电源适配器设计，它能够为各种电子设备提供稳定可靠的电源。本文将详细介绍该电源方案的原理图、电路板设计以及实物特点。

电源方案特点

1. 高效率

LP3715C是一款高效的PWM控制器，与SS560同步整流器搭配使用，可以提供高达86.7%的效率。这意味着在115VAC输入电压下，整个电源方案的转换效率非常出色，有助于减少能源浪费和降低运行成本。

2. 宽输入电压范围

该电源方案设计用于接受90至265VAC的输入电压，覆盖了全球大多数地区的市电标准，使其具有很好的通用性。

3. 稳定的输出电压

在恒压模式下，输出电压在11.4V至12.6V之间，而在恒流模式下，输出电压最低可至6.9V。这种设计确保了在不同负载条件下，输出电压都能保持稳定。

4. 过流保护

LP3715C提供了过流?；すδ?，当输出电流超过1.1A至1.8A时，电源会自动重启，以?；さ缏凡皇芩鸷?。

原理图分析

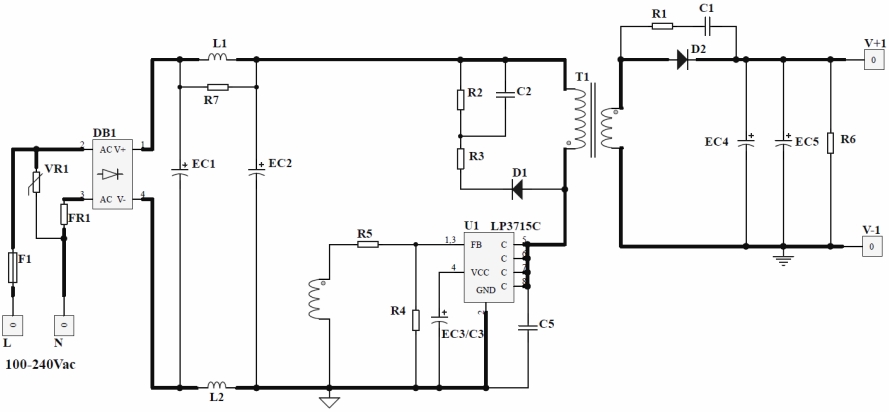

LP3715C+SS560电源方案的原理图展示了一个典型的开关电源设计，包括PWM控制器、同步整流器、保险丝、电阻、电容、二极管、电感和变压器等关键组件。以下是一些主要组件的功能：

    LP3715C：作为PWM控制器，负责调节输出电压和电流。
    SS560：同步整流器，提高电源效率。
    保险丝：提供过流?；?。
    电阻和电容：用于电压分压、滤波和稳定电路。
    二极管：用于整流和?；ぁ?br/>    电感和变压器：用于能量存储和转换。

电路板实物特点

1. 布局合理

电路板的布局设计合理，确保了良好的散热性能和电气性能。关键组件如LP3715C和SS560被放置在易于散热的位置。

2. 高质量元件

电路板上使用了高质量的元件，如贴片电阻、电解电容、贴片二极管和高压瓷片电容，这些元件的选用有助于提高电源的稳定性和可靠性。

3. 安全设计

电路板设计符合IEC950和UL1950 Class II安全标准，确保了产品的安全性。

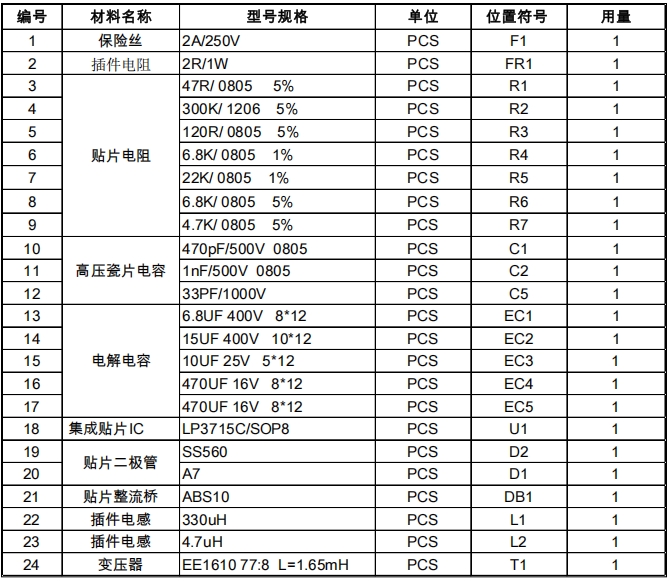

BOM表

测试报告摘要

测试报告显示，LP3715C+SS560电源方案在不同负载条件下都能保持高效率和稳定的输出电压。在满载条件下，输出电压的纹波和噪声控制在250mV以下，符合设计要求。此外，电源方案还通过了EMI测试，满足了CISPR22B / EN55022B标准。

结论

LP3715C+SS560 12V1A电源方案是一个高效、稳定且安全的电源解决方案，适用于各种电子设备。其原理图和电路板设计都体现了高标准的工程实践，确保了电源方案的高性能和高可靠性。无论是对于设计工程师还是最终用户，这都是一个值得信赖的选择。
