在现代电子设计中，高效能、低功耗的电源解决方案是工程师追求的目标。BP8501CH 作为一款集成了高压输入、低待机功耗和降压恒压功能的芯片，以其简洁的设计和卓越的性能，成为辅助电源设计的理想选择。深圳三佛科技将详细解析 BP8501CH 的核心特性、管脚功能、输出功率说明、典型应用电路以及内部结构框图，帮助工程师快速掌握其设计要点，提升开发效率。

芯片画像：BP8501CH 是谁？

管脚一眼看懂

一句话记忆：SEL 接谁，谁就是输出电压！

输出功率到底能到多少？

官方给出“限值”而非“典型”，是因为 Buck 在 265 V AC 时占空比极小，电流能力受电感饱和与芯片温升双重限制。实测数据（25 ℃，自然散热）：

若加 1 cm2 铜箔或强制风冷，可再抬 20 % 电流。记住：BP8501CH 的定位是“辅助电源”，不是大马拉小车。

典型电路：五件套搞定

BOM 清单：整流桥、22 μF/400 V、4.7 mH 贴片电感、22 μF/6.3 V、1 μF/16 V，完事。
PCB 贴士：DRAIN 铜皮最小化，IC_GND 散热最大化，功率环面积 <1 cm2 轻松过 EMI。

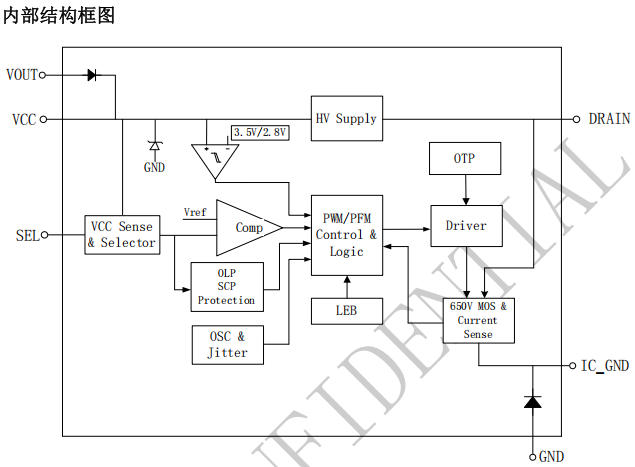

内部框图速读

亮点解读：

1. 高压启动后关断，待机仅 140 μA；
2. 续流二极管内置，反向恢复 35 ns，EMI 友好；
3. 无环路补偿电容，靠“采样-保持-比较”单周期稳压，瞬态 ±3 %。

应用锦囊

1. 空载防飘：并 1 kΩ 假负载，可把空载电压拉回 1 % 以内。
2. 电感选型：4.7 mH-10 mH，纹波系数 25 %-40 % 效率最佳；饱和电流 ≥ 2 倍 Iout。
3. 输入电容：2.2 μF/400 V 电解即可，太小 PF 值掉，太大浪涌电流大。
4. 输出纹波：22 μF 陶瓷 + 100 μF 电解并联，可将纹波降到 <50 mV。
5. 过温降额：145 ℃/W 热阻，105 ℃环境温度下最大功耗 0.31 W，设计留 20 % 裕量。

总结

BP8501CH 以其高度集成的设计理念和卓越的性能表现，为小功率电源设计提供了一种高效、简洁的解决方案。它不仅满足了现代电子设备对低功耗、高集成度和快速开发的需求，还通过减少外围元件数量，显著降低了系统成本和设计复杂性。深圳三佛科技提供技术支持，批量价格有优势~
