AiP33620是中微爱芯推出的2线串口、共阴极、8段×8位恒流LED驱动芯片，专为单色调光或RGB全彩点阵设计。系列型号覆盖三种封装：

所有型号功能完全一致，仅封装与包装形式不同，可按PCB面积、散热及焊接工艺自由选型。

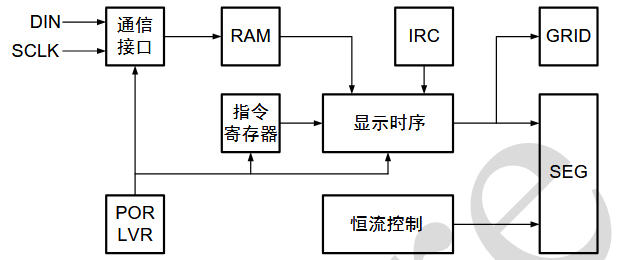

功能框图

• 内置RC（±5%），省掉外部时钟；
• Grid扫描间隔、占空比、恒流值全部寄存器可调；
• 256级PWM + 32级整体恒流，亮度调节平滑无台阶；
• 消隐电路杜绝拖影，适合高速相机拍摄。

引脚排列与定义

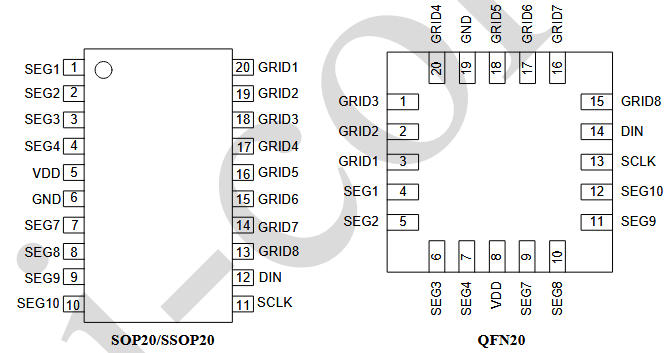

SOP20/SSOP20顶视图（QFN仅序号差异）：

电气亮点速览

• 恒流精度：±3%（25 ℃），±5%（-40~85 ℃）；
• SEG输出：6.75-29.85 mA可编程，步距0.745 mA；
• Grid扫描周期：285 μs-35 μs，4档可调；
• 通信速率：≤1 MHz（2线），兼容标准I2C时序；
• 关断漏电：SEG<1 μA，GRID<10 μA，待机<5 μA；
• ESD：HBM 4000 V，MM 300 V，Latch-up ±200 mA。

指令集一览（5条）

多字节通信：Start→指令→RAM数据0→RAM数据1→...→Stop，地址自动+1，写满80字节自动回到0x00。

256级PWM与Gamma矫正

RAM数据0x00-0xFF对应占空比0/257-255/257；芯片内部采用257时钟计数，零漂移。
为使亮度符合人眼非线性，推荐32阶Gamma表（见规格书），1 s呼吸周期下肉眼无阶梯感。

典型应用线路

• 单点刷新：ADINC=1，先写RAM_ADDR，再写1字节数据；
• 整屏刷新：ADINC=0，连续写80字节，地址0x00-0x4F自动循环；
• 消隐处理：G_O=1，芯片在扫描间隔自动关闭SEG，杜绝拖影。

封装与散热

• SOP20：塑封体12.8×7.5 mm，脚距1.27 mm，手工焊接友好；
• SSOP20：8.7×3.9 mm，脚距0.635 mm，面积缩小40%；
• QFN20：3×3 mm，底部散热焊盘，θJA≈45 ℃/W，适合RGB高密度模组。
  所有封装均符合RoHS & REACH，Pb-free，MSL3。

设计Checklist

1. 电源去耦：VDD与GND之间≥100 nF陶瓷，走线<5 mm；
2. SEG限流：5 V供电时，330 Ω-470 Ω即可得8-15 mA平均电流；
3. Grid走线：粗于0.3 mm，单段LED总电流<240 mA（8×30 mA）；
4. 通信线：SCLK/DIN远离Grid驱动线，必要时地线隔离；
5. ESD：面板加TVS，尤其在干燥环境或户外应用。

总结

AiP33620用2线串口、256级PWM、30 mA恒流SEG和300 mA Grid，把8×8点阵驱动做成“单芯片方案”。相比传统74HC595+三 极管，它省掉限流电阻、驱动三极管、消隐电路，BOM成本下降30%，PCB面积缩小一半，亮度一致性提升一个数量级。深圳三佛科技提供技术支持，批量价格有优势~
