ET6037 是一款 18 通道恒流 LED 功率驱动芯片，通过 I2C 接口即可对每路 2-45mA 电流进行 128 级线性调节，内置恒流源、RGB 分组使能、软关断与地址可编程，QFN24/SSOP24 两种封装，把「大电流、高精度、小封装」一次打包，成为 LED 洗墙灯、氛围灯带、键盘背光、家电指示等场景的理想“光影 MCU”。
封装与管脚一览
| 封装 | 尺寸 | 热阻 | 特点 |
|---|
| QFN24 | 4×4×0.8mm | θJA≈45°C/W | 超薄，适合密度板 |
| SSOP24 | 5.3×3.9mm | θJA≈85°C/W | 手焊友好，成本优 |

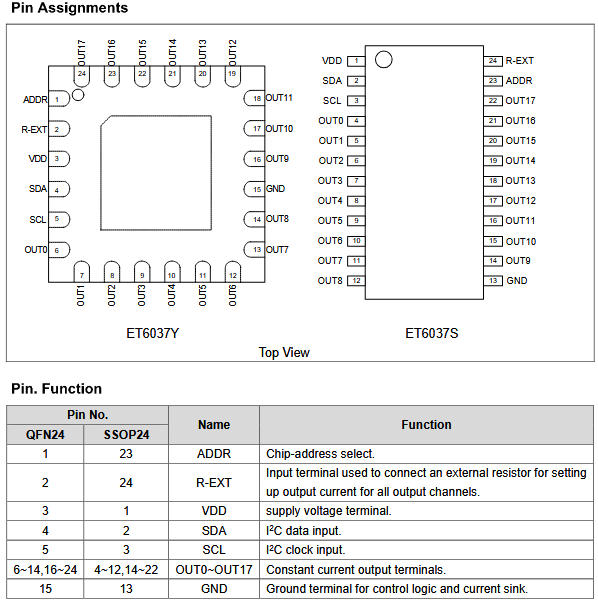

顶视图管脚（SSOP24 示例）

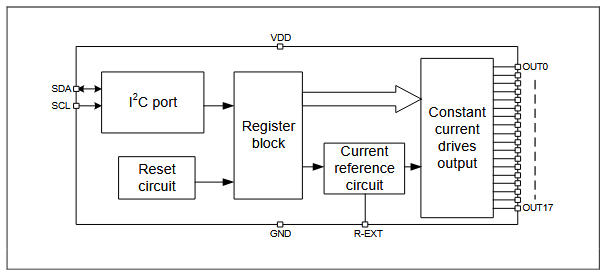

内部功能框图
下图展现了一颗「恒流源阵列 + I2C 控制器」的架构：
R-EXT 电流基准：外接 1 只电阻，全局设定 2-45mA（5V）或 2-30mA（3.3V）
18 路独立镜像源：片内 1:12.625 比例电流镜，通道间误差 <±1.5%，芯片间 <±3%
128 级 PWM 数据锁存：每通道 7bit 亮度寄存器，刷新率仅受 I2C 速度限制
RGB 分组使能：每 3 通道共用 1bit 开关，可单独熄灭或呼吸控制
软关断：关断电流 <5μA，适合电池供电的便携设备
I2C 接口协议——1MHz 四地址
物理层
芯片地址
| ADDR 接法 | 7 位地址 | 说明 |
|---|
| VDD | 0x4E | 地址0，默认 |
| GND | 0x46 | 地址1 |
| SCL | 0x4A | 地址2 |
| SDA | 0x4C | 地址3，四颗级联不冲突 |

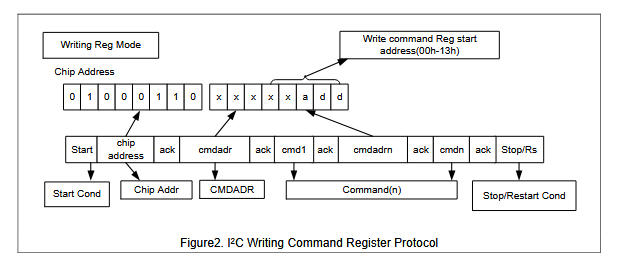

写时序
Start → ChipAddr(W) → ACK → RegAddr → ACK → Data0 → ACK … → Stop
连续写模式：发完 Data0 自动地址 +1，可一次刷新全部 18 通道。
128 级调光实现
全局电流设定
IOUT = 1.24V / REXT × 12.625
例：REXT=1.24kΩ → 约 12.6mA 满幅值
单通道亮度
Fix Brightness Register（02H-13H）7bit 数据：
00H=0%，52H=100%，7FH=190% 超亮模式
RGB 分组开关
RGB_OE 寄存器（01H）每 bit 控制 3 通道 ON/OFF，便于实现“7×RGB」独立呼吸或闪烁，无需外部分立驱动。
电气与热特性
通道间电流偏差：±1.5%（典型），±6%（最大）
负载调整率：±4%/VDS（1→3V），LED Vf 变化几乎不影响亮度
电源调整率：±2%/VDD（4.5→5.5V），USB 供电仍稳如磐石
软关断：5μA@5V，3μA@3.3V，适合电池供电手环、键盘
应用电路实例
图14 给出典型「5V 母线 → 18×LED」接线：
设计 Checklist
REXT 功率：PR=1.242/REXT，选 0603/0.1W 即可
散热：QFN 底部焊盘打 9 孔到地，连续 45mA×18 路时 θJA≈45°C/W，温升 <20°C
信号完整性：SCL/SDA 长度 <100mm 或串 22Ω 阻尼，避免 1MHz 过冲
级联：四地址各挂 1 颗，最多 72 通道，仅需 2 根 IO 线
总结
ET6037S 把「18 路恒流源 + 128 级 PWM + I2C 四地址 + RGB 分组」浓缩进 4×4mm 的 QFN24 或 SSOP24：
省掉 18 颗限流电阻、外部 PWM 控制器、MOS 阵列
通道间 ±1.5% 电流精度，LED 亮度一致性肉眼可见
2.7-5.5V 宽压工作，电池/USB 直接取电
软关断 5μA，待机“零”功耗
综上所述，ET6037芯片以其多通道恒流输出和128级调光能力，为LED照明和显示应用提供了一个全面而高效的解决方案。深圳三佛科技提供技术支持，批量价格有优势~
