LP3798ESM（原边PSR控制）+LP15R060S（同步整流）是一款“高功率密度”12V3A适配器组合，单颗ASOP6+SOP7即可输出36W，峰值效率92.7%，空载功耗<67mW，单层PCB仅59×46mm，BOM不足40颗元件。它把传统方案中的光耦、TL431、肖特基、启动电阻全部省掉，通过内置650V SiC MOSFET与同步整流MOS，实现“三无一高”——无光耦、无补偿、无吸收、高效率，特别适合小家电辅助电源、智能锁、机顶盒、LED驱动等空间敏感型应用。

实物与PCB一览

• 尺寸：59.4×45.6×1.2mm，单层纸基板
• 工艺：单面走线+跳线，过炉后免洗
• 散热：U1/U3底部铜皮+9×0.3mm过孔，θJA≈80℃/W
• 接口：AC L/N焊盘、12V/3A焊盘、辅助12V焊盘（可选）

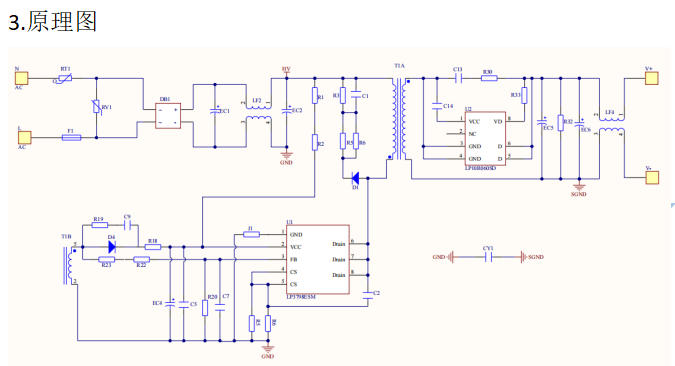

原理图

• 无启动电阻：3798ESM内置1μA高压启动
• 无光耦/TL431：原边PSR恒压恒流
• 无肖特基：LP15R060SD同步整流，压降≈50mV@3A
• π滤波+共模电感：单层板过EMI Class B裕量>6dB

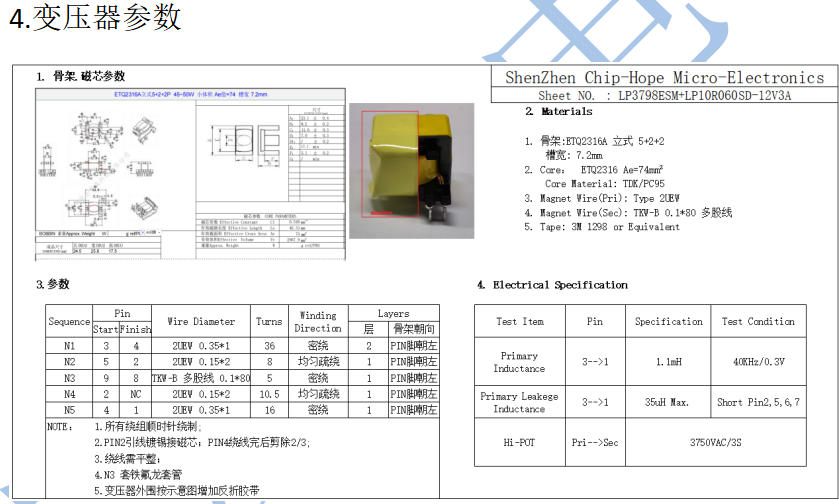

变压器参数（ETQ2316A）

BOM精简到38颗

测试数据一览

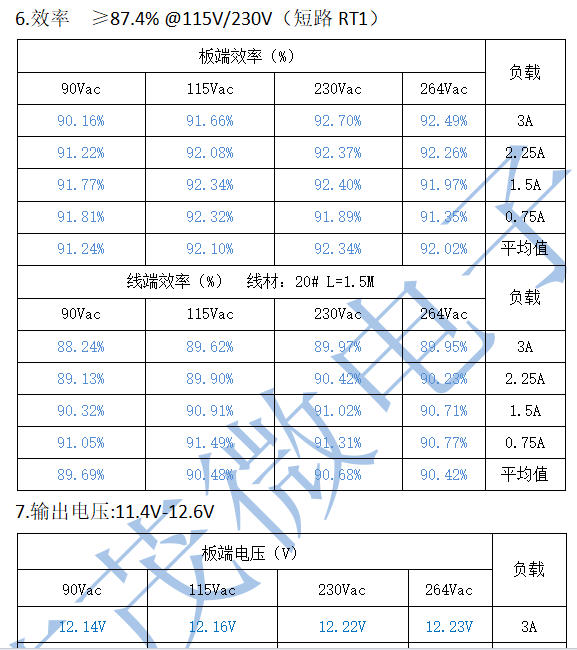

1. 效率
   板端平均91.2%，线端平均90.5%，最高92.7%@230V/3A，满足CoC V5 Tier-2。
2. 输出电压
   11.4-12.6V全范围，线调整率≤0.75%，负载调整率≤1.5%。
3. 纹波
   68mV@230V/3A，全压<200mV，无需额外LC。
4. 待机功耗
   67mW@264V，55mW@115V，空载跳频1kHz。
5. 动态负载
   10%-90%阶跃5mS，ΔVo<±1V，恢复<500μs。
6. ?；?/strong>
   • 过流：3.7A打嗝重启
   • 过压：13.3V空载/12.4V满载
   • 欠压：64VAC启动
   • OTP：155°C自恢复
   • 雷击：±4kV L-PE/N-PE PASS
   • ESD：接触±8kV，空气±15kV PASS
7. 温度
   40℃壳内满载4h，U1最热116℃，U3 109℃，变压器磁芯100℃，全部在规格内。
8. 应力
   264V开机Vds_max=602V，短路610V，650V器件裕量>6%。

设计Checklist

1. PCB布局
   • 功率环（DB1-T1-U3-EC6）面积<25mm2
   • FB分压节点远离原边动点，走线<5mm
   • U1/U3底部铜皮+9孔0.3mm，θJA≈80°C/W
2. 变压器
   • 漏感<15μH，降低尖峰
   • Bmax<0.28T，远离饱和
   • 辅助绕组5匝，确保FB采样精度
3. BOM优化
   • 贴片桥堆+贴片Y1，单面过炉
   • 固态电容EC5，降低ESR，纹波↓20mV
   • 共模电感12mH，EMI裕量>6dB

与上一代对比

总结

LP3798ESM+LP15R060SD用两颗小封装就把「650V SiC原边PSR+60V同步整流」全部集成：

• BOM从45颗砍到38颗，成本立降20%
• 92.7%峰值效率，67mW待机，单层板过EMI B
• 12V3A36W，59×46mm拇指盖尺寸
• 零调试、过认证、卷带量产零门槛

当适配器、小家电、智能锁同时追求「体积最小、效率最高、认证最快」时，这套12V3A「拇指盖电源」就是硬件工程师口袋里的「36W万能充电器」~深圳三佛科技提供技术支持，批量价格有优势
